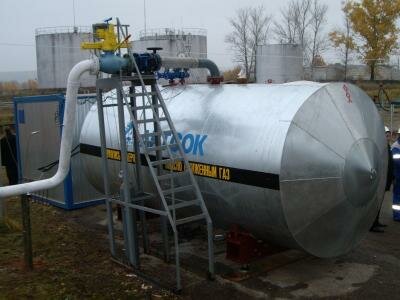

МИЖУ
Система предназначена для противопожарной защиты вертикальных и горизонтальных резервуаров для нефтепродуктов сливоналивных автомобильных и железнодорожных эстакад, технологических зданий (помещений) с применением установок газового пожаротушения на базе модуля изотермического для жидкой двуокиси углерода (МИЖУ) при объемном, локальном по объему и поверхностном способах тушения двуокисью углерода.
В состав установки газового пожаротушения входят следующие основные элементы:
- система обнаружения пожара, контроля за ее основными параметрами и запуска установки;
- модуль газового пожаротушения изотермический для жидкой двуокиси углерода (МИЖУ);
- распределительные устройства для подачи двуокиси углерода индивидуально для каждого защищаемого объекта;
- насадки для выпуска двуокиси углерода;
- система магистральных и распределительных трубопроводов.
Технические характеристики модуля изотермического для жидкой двуокиси углерода (МИЖУ)
|
№ п/п |
Наименование параметра |
Размерность |
Значение параметра |
||||
|
1 |
Номинальный объем (вместимость) |
м3 |
3 |
5 |
10 |
16 |
25 |
|
2 |
Коэффициент заполнения |
кг/л |
0,95
|
||||
|
3 |
Масса СО2, не более |
кг |
2850 |
4750 |
9500 |
15200 |
23750 |
|
|
Рабочее давление |
МПа
|
2,2
|
||||
|
5 |
Давление в резервуаре при хранении жидкой СО2 |
МПа
|
1,95 2,05
|
||||
|
6 |
Диаметр условного прохода выходного отверстия ЗПУ |
мм |
100 |
150 |
200 |
||
|
7 |
Прирост давления в резервуаре при температуре окружающего воздуха равной 30 °С, и отключенных ХА, не более |
МПа/сутки |
0,1 |
0,08 |
|||
|
8 |
Допустимые утечки CО2, не более |
% в год |
3,0 |
||||
|
9 |
Габаритные размеры РЖУ с ЗПУ и ВУ, не более: - длина - ширина - высота |
мм мм мм |
3100 2500 2800 |
4400 2500 2800 |
4500 3600 3800 |
6500 3600 3800 |
9300 3800 4000 |
|
10 |
Масса резервуара модуля без СО2, не более |
кг |
2000 |
3000 |
5000 |
6300 |
9400 |
|
11 |
Количество ХА |
шт. |
2 |
||||
|
12 |
Мощность 1-го ХА, не более |
Вт |
700 |
1300 |
|||
|
13 |
Время работы ХА в течение одних суток, не более |
ч |
18 |
||||
|
14 |
Количество электронагревателей |
шт. |
2 |
||||
|
15 |
Мощность одного электронагревателя, не более |
Вт |
630 |
||||
|
16 |
Электроснабжение: - напряжение питания - потребляемая мощность, не более |
В кВт |
~220 3 |
||||
|
17 |
Количество каналов управления |
ед. |
10 |
||||
|
18 |
Параметры сигнала управления: - входное сопротивление - напряжение - длительность, не менее |
кОм В сек |
3,5 ± 20% 12 ÷ 24 4 * |
||||
|
19 |
Допустимый уровень постоянного напряжения на входах управления, не более |
В |
5 |
||||
